[23.05.08] 전자회로 해석 및 설계 day5

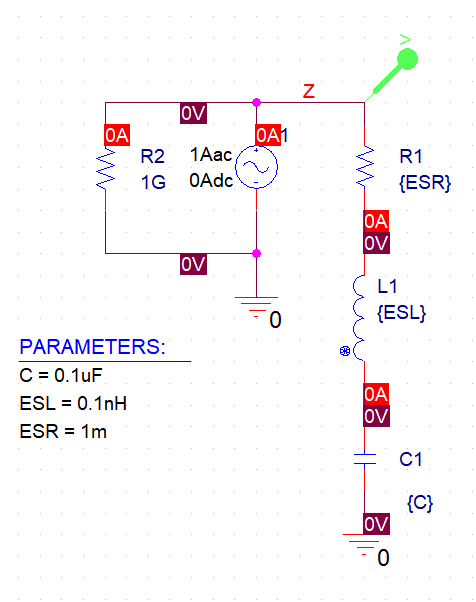

1. 전해 커패시터와 MLCC

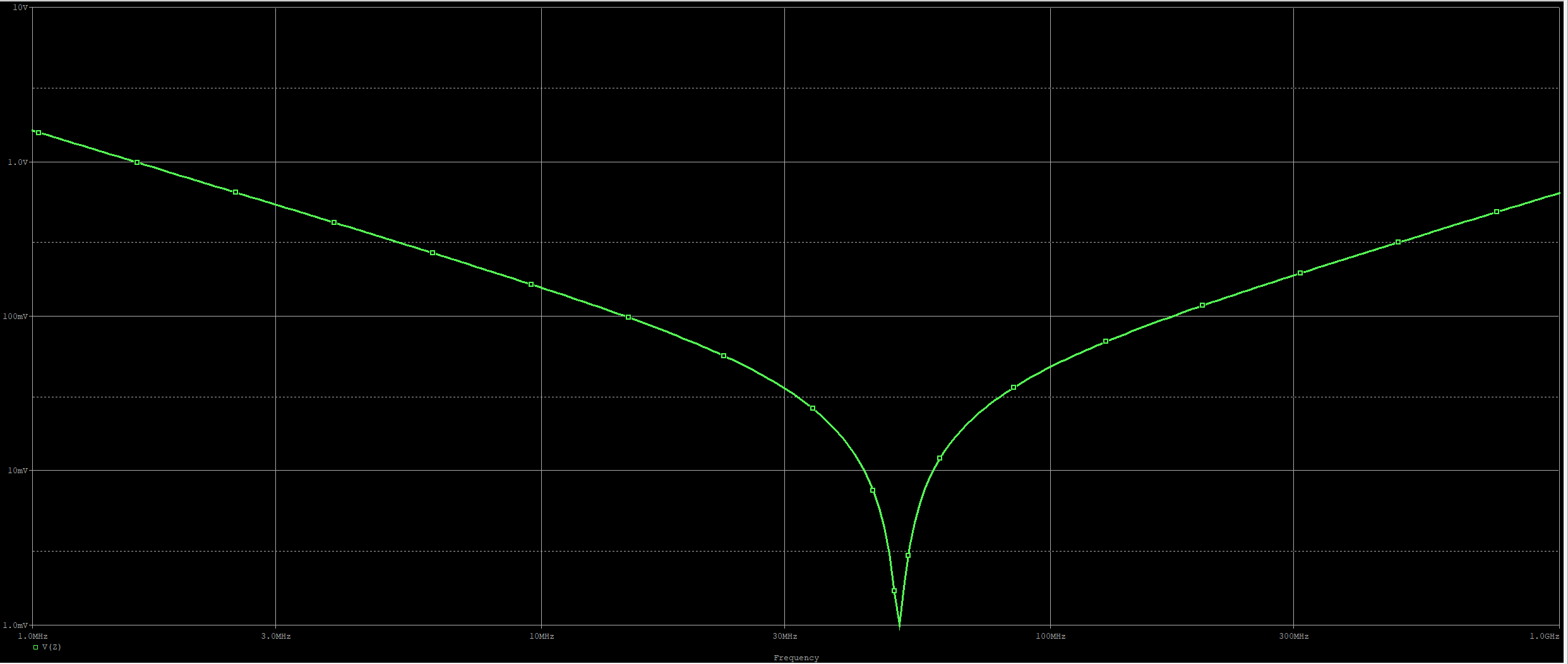

y측 더블클릭 후 log scale로 바꾸면 위와 같은 파형을 확인할 수 있다.

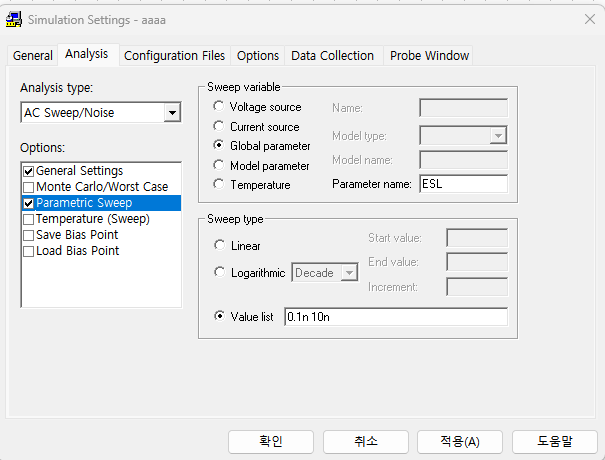

이제 ESL 값에 따른 파형을 한 번에 확인해보자

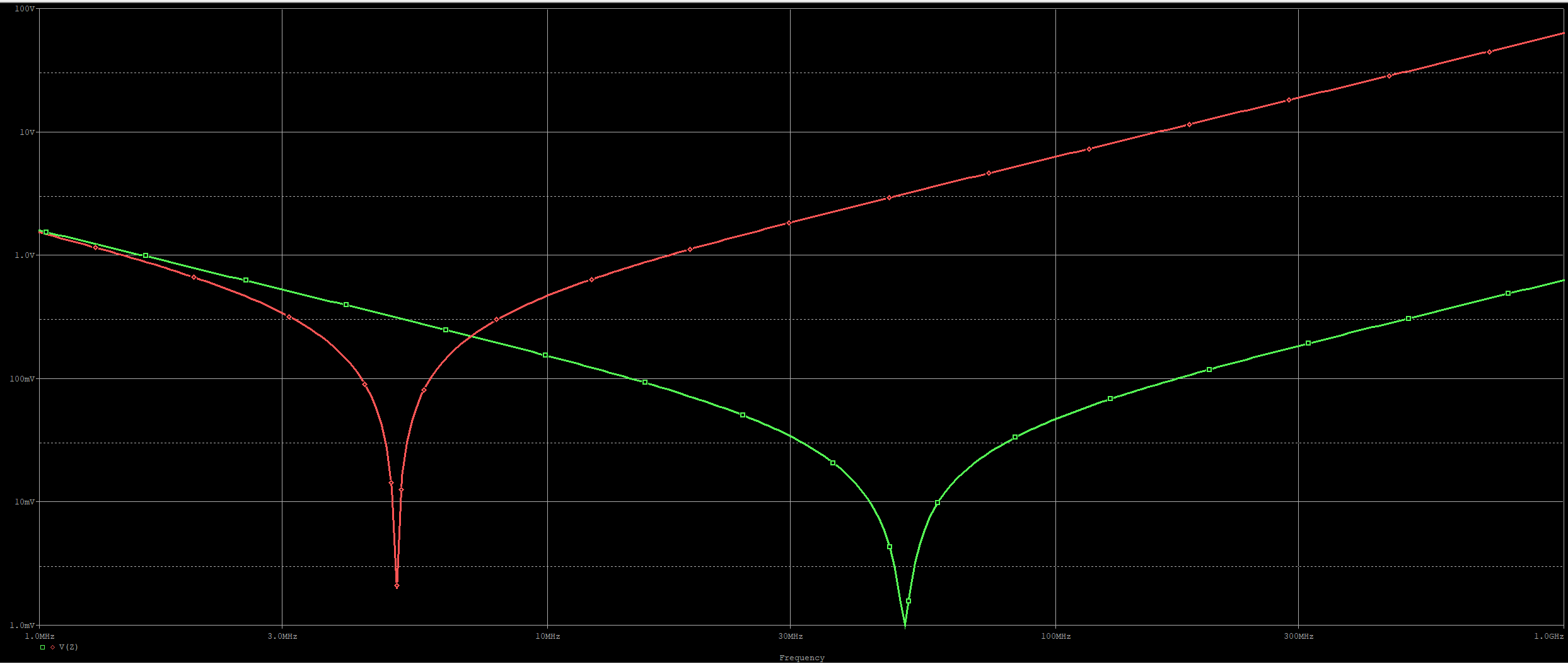

초록색이 0.1h, 빨간색이 10nH의 결과이다.

C용량이 같아도 ESL값에 따라, 즉 MLCC 혹은 전해 커패시터이냐에 따라 주파수 특성이 달라진다는 것을 알 수 있다.





2. 디커플링 캐패시터

IC전원단에 커패시터를 달아서 출렁거림을 줄여야 함, 왜 커패시터 여러개를 달까? 구체적으로 왜 용량값을 다양하게 해서 다는지.



3. 비즈

고주파 노이즈 제거
